聚甲醛(英文：polyformaldehyde)熱塑性結(jié)晶聚合物。被譽為“超鋼”或者“賽鋼”，又稱聚氧亞甲基。英文縮寫為POM。POM也是手板制作中很常見的材料之一，單從“超鋼”，“賽鋼”字意上即可了解到這種材料的強度很高，下面我們將詳細(xì)介紹POM（聚甲醛）這種材料的幾種特性。

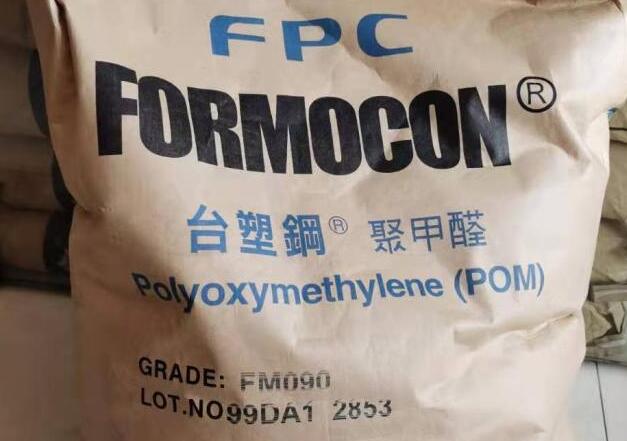

POM 聚甲醛

POM（聚甲醛）的一般性能
聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍色，發(fā)生熔融滴落，有強烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時。POM的長期耐熱性能不高，但短期可達到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長期使用。POM極易分解，分解溫度為280℃，分解時有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用耐腐蝕性的材料制作。
POM（聚甲醛）的力學(xué)性能
POM強度、剛度高，彈性好，減磨耐磨性好。其力學(xué)性能優(yōu)異，比強度可達50.5MPa，比剛度可達2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點。POM的沖擊強度較高，但常規(guī)沖擊不及ABS和PC；POM對缺口敏感，有缺口可使沖擊強度下降90%之多。POM的疲勞強度十分突出，10交變載荷作用后，疲勞強度可達35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤滑性好。POM制品對磨時，高載荷作用時易產(chǎn)生類似尖叫的噪聲。
POM（聚甲醛）的電學(xué)性能
POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很小；耐電弧性極好，并可在高溫下保持。POM的介電強度與厚度有關(guān)，厚度0.127mm時為82.7kV/mm，厚度為1.88mm時為23.6kV/mm。
POM（聚甲醛）的環(huán)境性能
POM不耐強酸和氧化劑，對烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。
POM的耐候性不好，長期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂

POM（聚甲醛）的優(yōu)點
1、具高機械強度和剛性；2、最高的疲勞強度；3、環(huán)境抵抗性、耐有機溶劑性佳；
4、耐反覆沖擊性強；5、廣泛的使用溫度范圍(-40℃~120℃)；6、良好的電氣性質(zhì)；
7、復(fù)原性良好；8、具自已潤滑性、耐磨性良好；9、尺寸安定性優(yōu)。
POM（聚甲醛）的缺點
受強酸腐蝕，耐侯差，粘合性差，熱分解與軟化溫度接近，限氧指數(shù)小。

相關(guān)文章：深圳手板廠介紹

總的來說，目前國內(nèi)手板廠大多集中在深圳。雖然這里競爭激烈，但深圳和手板工廠的實力仍然參差不齊。所以要找到一個值得信賴的廠商并不容易，這需要足夠的經(jīng)驗，否則很容易卡在這個市場上。當(dāng)然，如果別人給你建議，你在做手板的過程中也可以少走一些彎路。

深圳手板工廠

如果你不知道如何找到一個值得信賴的深圳手板工廠，你不妨去看看101手板廠的模型。17年來，你服務(wù)了2000多個客戶，基本上能很好地完成他們的項目，所以被客戶評為“值得信賴的供應(yīng)商”。廠商之所以能得到這么好的評價，和他們平時的努力是分不開的。

深圳手板工廠客戶

為了使手板具有良好的加工精度，深圳手板工廠引進了價格昂貴的五軸機床，聘請了經(jīng)驗豐富的操作人員，所以手板的精度普遍較高；另外，廠家有嚴(yán)格的質(zhì)檢制度，一般的質(zhì)量問題可以在出貨前發(fā)現(xiàn)，減少返工的頻率。

深圳手板工廠質(zhì)檢

深圳手板工廠擅長加工高質(zhì)量的手板，并有專門的設(shè)計團隊，可以為客戶提供一站式服務(wù)，深受客戶信賴。
